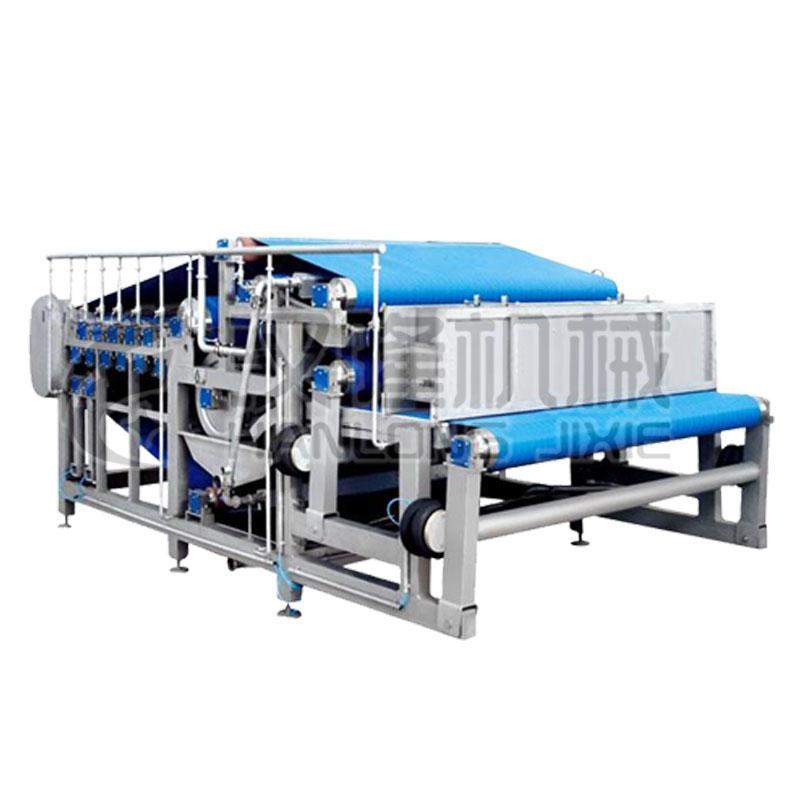

本機是利用多個壓輥對進入濾網中的物料進行壓榨。該機自動進出料，連續工作，壓榨充分，出汁率高，渣含水率低等特點，廣泛應用于果蔬類取汁工藝流程中。

一、概述

A  產品特點、用途

該機為我公司消化吸收國外先進的帶式榨汁機精心研制而成，具有節能、自動進出料、連續工作、壓榨充分，濾餅含水率低等特點，廣泛適用于果蔬類取汁、環保工藝流程中。用于蘋果類榨汁，出汁率高達75-78%，較國產原有其它機型提高35%。

二、結構特征與工作原理

見附圖一，該機由機架、上下驅動軸、減速驅動總成，壓輥組合、壓濾帶、清洗帶組件、進料組件、漲緊裝置、帶糾偏組件、增壓裝置、安全保護裝置、氣壓控制部件、清洗水過濾裝置等組成。

電機由變頻器指揮無級變速，可實現連續平穩的恒功率調速。壓榨帶為尼龍絲經緯編織而成，具有耐酸堿、符合食品衛生，易出汁、不吸水、高強度的特點。

壓輥：按物流走向，所接觸的壓輥半徑減小、曲率漸大。L型壓輥結構獨特合理，各種壓輥的配置，有不銹鋼輥、搪膠輥，大小分配合理。

壓榨帶的漲緊采用氣囊沖氣自動漲緊，不但平穩而且避免過載，安全可靠，并配置壓力繼電器，可自動安全停機，實現全過程自動化。

壓榨帶的清洗采用螺旋面（弧形）過濾篩自動過濾、排渣，配有高壓泵及噴射裝置，能方便地邊過濾邊清洗壓濾帶，使該機具有良好的和出汁效果，且節約能源。

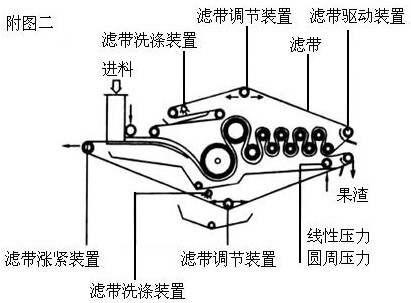

工作原理：（見附圖二）經過細化的原料（固液混合物）由螺桿泵連續泵入進料斗中（物料占帶寬可調節），由壓料輥分布均勻。在下彎的楔形區內，大量水分被緩慢地壓出，形成可壓榨的濾餅，在壓榨去，一個帶L型壓條的壓輥將水份壓出，并保證水份很快從兩邊溢出，以后的壓輥直徑遞減，濾帶呈S型，產生遞增的表面壓力與剪切力，保證了較佳脫水效果，為了進一步提高脫水率，再另加一個能產生線性壓力和周邊壓力的壓輥。脫水后的濾餅由耐磨型料刮板刮下，兩條濾帶均由高壓噴嘴不斷沖洗，以保證持續的高壓效果。噴洗水通過回流泵經弧形過濾網自動過濾、排渣、循環使用，節約能源。

三、安裝、調整

1、壓榨機兩側空間不得小于2.5m。

2、吊裝過程中，不得以壓輥承載。

3、定位后用水平儀校平，固定支承座。

4、逐一檢查各壓輥是否運轉靈活。

5、給每個壓輥添加規定的潤滑脂。

6、檢查各個水槽是否安裝牢固。

7、接通各種動力及控制電器設備，安裝各液位、料位控制電器。

8、通電設備分別試車，泵轉向見轉向牌。

9、試氣路是否正確。

10、試運轉，并反復試用安全停車是否有效，帶糾偏裝置是否有效。

11、切斷電源，清洗全機，安裝壓濾帶不得有妨礙帶運轉的障礙。

12、沖氣脹緊。

13、加水正式試機。

14、試車空轉不得少于3次，每次為3小時。

15、再次檢查無誤時，可正式投料連續生產。

16、停車：空運載清洗，保持機內外、特別是各壓輥及壓濾帶潔凈，切斷電源氣源。

17、定期對設備進行檢查，定期對各潤滑部位加進潤滑脂。

四、生產操作規程

1、儲罐內注滿清水。

2、啟動空壓機，達到規定壓力備用（氣壓0.7Mpa，耗量1m3/h）。

3、關閉放氣閥，打開進氣閥，調節4只增壓閥，漲緊上下帶，壓力表壓力為0.2-0.3Mpa,上帶使用壓力略低于下帶，糾偏壓力0.4Mpa，加壓輥壓力為0.35-0.4Mpa。

4、開啟主動力（主軸轉速控制在8r/min），開啟布料輥、清洗泵、帶集水槽有一定水量后開啟回流泵。

5、啟動進料泵或升運機。

6、生產過程中視儲槽中水容量，適時補充清水。

7、停機時關閉進料泵或升運機，空載清洗上下帶，帶清洗完畢后關閉清洗泵、回流泵。噴洗轉動的布料輥及除壓濾帶以外的其他部位，保持機內外潔凈，關閉電源、氣源，打開放氣閥。

五、維護保養

1、定期對設備進行檢查，定期對各潤滑部位注入潤滑脂（如軸承部位、齒輪部位）。

2、適時往減速機內注入潤滑油。主動力為無級變速機時，必須加入ub-1牽引液（詳見機上標牌指示）。

特別警告

▲所有泵嚴禁無料空轉、反轉！

▲主機嚴禁無氣空轉、反轉！

▲嚴禁有異物進入壓濾帶、壓輥之間！

▲自動進放氣開關（閥門）在無氣工作狀態下不得長時間工作（限10分鐘）！

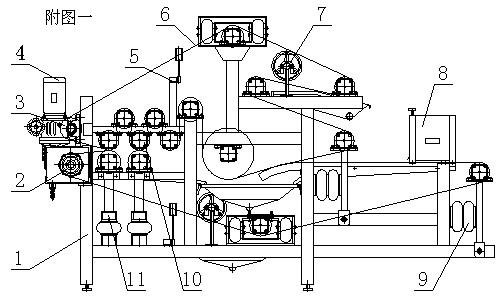

帶式榨汁機結構示意圖

1、機架　2、下驅動軸　3、上驅動軸　4、無級變速器　

5、帶糾偏機構　6、壓濾帶　7、清洗帶組件　8、進料件　

9、脹緊部件　10、壓輥組合　11、增壓裝置

帶式榨汁機工作原理圖

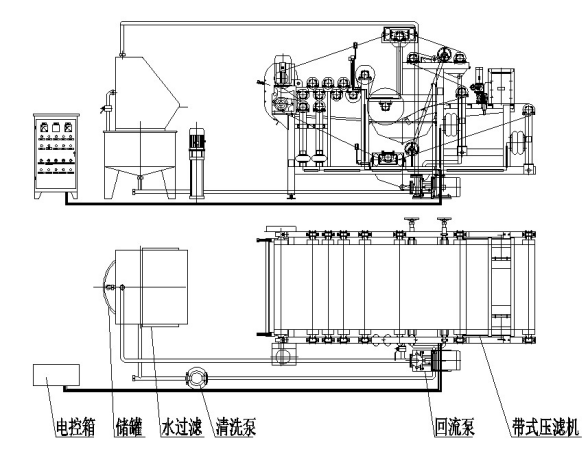

DYJ型帶式榨汁機系統示意圖

轉閥安裝使用說明及結構示意圖

一、安裝與使用

1、將閥體固定在支架上。

2、將糾偏擋板裝入緊固件，作初步緊固。

3、將緊固件安裝在閥心軸上，與閥體端面保持2mm間距，注意軸銼口處向上，與閥體中心線相平行，嚴禁錯位，鎖緊緊固件。

4、接通總進氣，接通氣囊氣管，打開氣閥供氣，用手緩慢移動糾偏擋板，看氣囊與氣管安裝是否同步，不同步兩氣管互換。

5、根據具體工作狀況，及時進退調整糾偏擋板前后位置，也可將支架整體移動，調整至較佳位置堅固。

6、糾偏擋板必須與網帶始終保持接觸，重心向網帶一邊可作小范圍調整，但必須注意軸上銼口方向始終向上，與閥體中心線相平行。

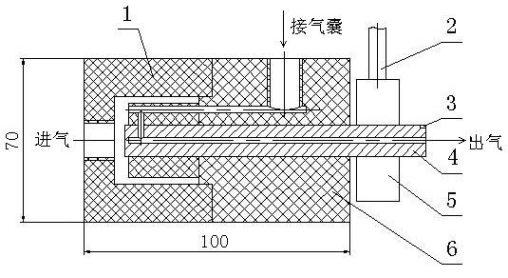

二、結構示意圖

1、 左閥體　2、擋板　3、銼口　4、軸　5、緊固件　6、右閥體
